特長
軽量
1枚の重量は約30kgで、人力による運搬や組立が可能です。
高強度
波付け加工と4辺のフランジにより、優れた断面性能を有しています。
高耐食
ライナープレートには黒皮のままのものと、溶融亜鉛めっきを施したものがあります。集水井等の永久構造物については、亜鉛めっきを施すことにより、優れた耐食性、長い耐用年数が期待できます。
施工性に優れた構造
ライナープレートは内側から接合できるため施工性が良く、施工面積の最小化、掘削土量の削減が可能です。
用途
深礎工法用立坑
橋梁や高架道路、送電鉄塔の基礎などに適用でき、大型機械が使えない山間部においても、小型掘削機械で施工することができます。
推進工法用立坑
都市部の工事でも、既設地下構造物への影響を最小限に抑え、振動や騒音を低減しながら立坑を施工できます。
地すべり抑制集水井
地下水を排水し、すべり面付近の水位を下げて安定化することで、地すべりを抑制する工法です。
トンネル覆工
老朽化した小規模トンネルを対象とした改修工法です。道路幅や高さの減少を抑え、工期を短縮し、通行止め期間を短くできます。
橋脚補強工事土留工
鋼矢板の打設が困難な上空制限のある高架橋でも、大型重機を使わず、周辺環境への影響を最小限に抑えて施工できます。
仮締切工
ライナープレートと補強リングに加えて止水用パッキンを併用することにより、水中締切工として適用が可能です。
深礎擁壁工
道路の拡幅工事などで、斜面上部の住宅街に影響を与えずに擁壁の施工が可能です。

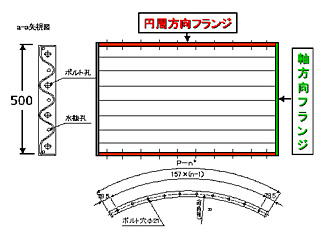

構造・仕様
ライナープレート
ライナープレート
C形、J形、S形、L形を組み合わせて円形、小判形、矩形に対応しています。
 |  |
 |  |
接合部材
ボルト・ナット・ワッシャー
組立用ボルト、ナットはM16を使用します。
また、ライナープレートの間に補強リングを挿入するときも、互換性を持たせるために同じM16を使用します。
ハイピタ®︎ボルト
施工性をより高めるためネジ山数が普通ボルトの1/2のハイピタボルトを提供できます。
Jスピードクリップ®︎
ライナープレート組み立てを大幅にスピードアップする、クリップ式の締結金具です。
組み立てフロー
ライナープレート立坑
推進工法や深礎工法などに用いられる立坑です。
掘削機械は小型ですみ、運搬・据付けが容易、作業面積も少なくてすみます。
振動や騒音による近隣への影響を最小限に抑えられます。
山間部では、斜面への影響を最小限に抑え、地すべりを誘発しにくい工法です。
施工手順
❶初期掘削および組み立て
立坑寸法より20cm程度大きめに、0.5〜1.5m程度掘削します。
ライナープレートを1〜3リング組み立てます。
❷ライナープレートの固定
最上部のリングを井桁に固定します。
次に、周囲を埋め戻します。
- ※井桁を用いる場合とコンクリートによる固定方法があります。
- ※最初のリングがすべてのリングの基準となりますので、形状、鉛直度は慎重に確認してください。
❸掘削と組み立て
掘削、ライナープレート組み立てを繰り返し、所定の深度まで掘り進めます。
- ※必要に応じ、途中補強リングを挿入します。
【ボルトの締め付けトルク】
ライナープレート本体や補強材を組み立てるボルトの形状や強度によって締め付けトルクは異なりますが、下表の数値を参考にしてください。
| ボルト | 強度区分 | |
|---|---|---|
| 4.6 | 8.8 | |
| M16 | 78.45〜98.07N・m | 117.68〜137.29N・m |
| M20 | 98.07〜147.10N・m | 147.10〜196.13N・m |
動画
Jスピードクリップ®︎の使用方法についての説明動画
資料ダウンロード
LINER PLATE Catalogue (English)
FileSize: 5.627MB
更新2024/01/16
