特長

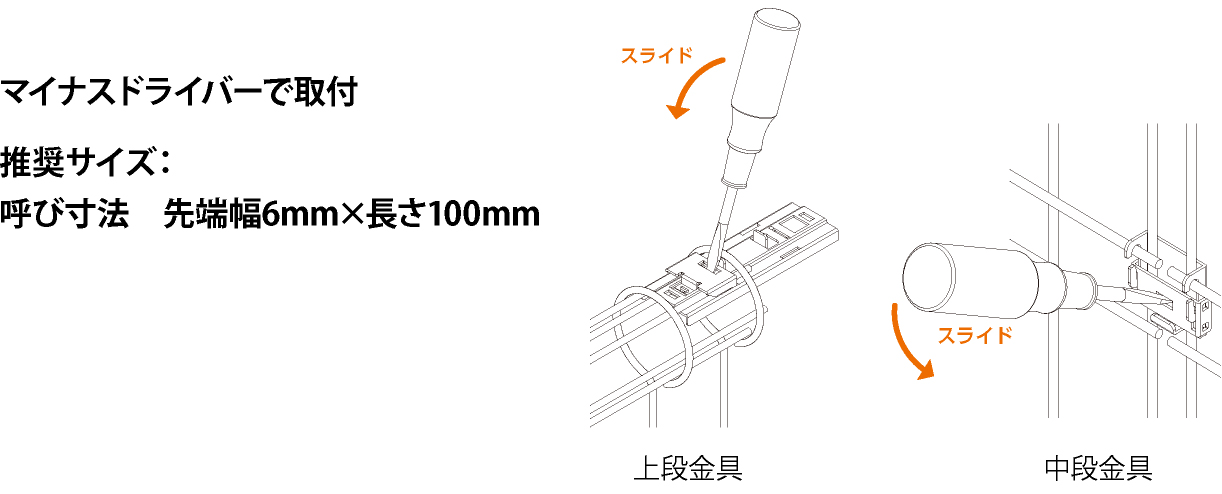

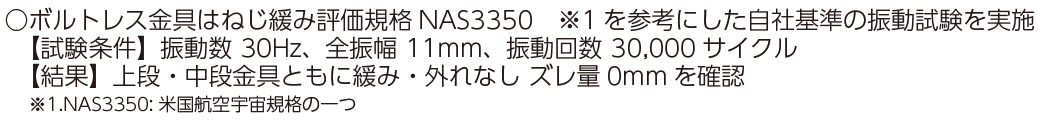

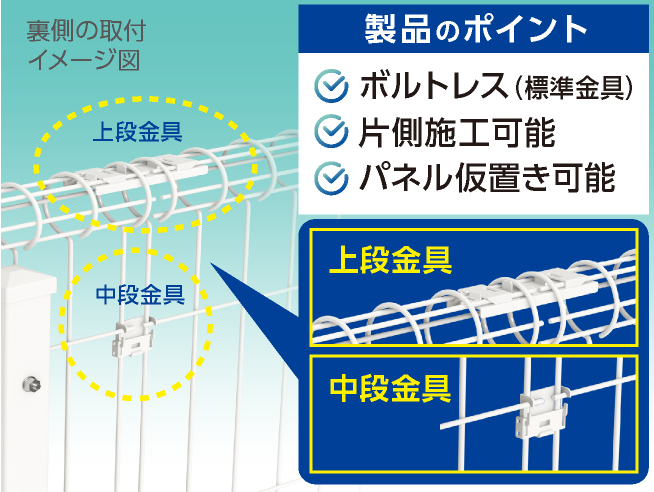

ボルトレス金具使用（標準金具）
建柱後のパネル取付作業の負荷を軽減
支柱ピッチの変更が容易なフリーポール
現場加工なく標準ピッチ内での割付が可能。あらゆる現場で優れた施工性を発揮します。
防犯性に優れた忍び仕様
忍びパネルを備えた防犯性に優れた仕様もございます。
シリンダー錠門扉
錠ボックスの改良により組立性が向上したシリンダー錠門扉のご用意もあります。
構造・仕様
フェンス
仕様一覧表
※ボルト接合金具を使用したCADデータ・組立説明書をご希望の場合は、本ページ下部の「本商品のお問い合わせ先」へお気軽にお問い合わせください。
| 型式 | 用途 | 忍び | 高さ（mm） | 支柱間隔（mm） | 塗装／メッキ |
|---|---|---|---|---|---|
| J型 | 標準型 | - | 600-3000 (11種類) | 2000 | Jホワイト ライトグリーン Gブラウン グレー ブラック ステンレスグレー |
| J-1型 | セキュリティ 対策型 | 曲げ忍び | 1800、2000 |
ボルトレス金具
| 高さ（㎜） | 支柱サイズ（㎜） | パネル段数 |
|---|---|---|
| 600、800、900、1000、1200 | □31×31×1.6 | 1段 |
| 1500、1800 | □40×40×1.6 | |
| 2000 | □50×30×1.6 | |
| 2200、2500 | □50×50×1.6 | 2段 |
| 3000 | □50×50×2.3 | |
 | ||

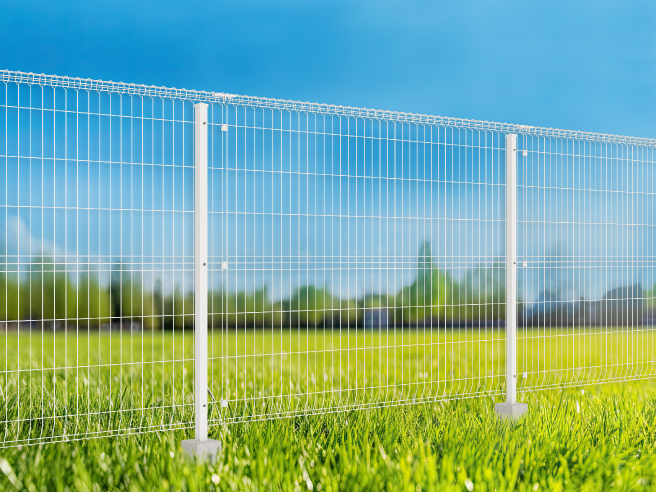

Ｊ型：標準型シンプルで施工性の良い代表的なメッシュフェンス
| 高さ（㎜） | 支柱サイズ（㎜） | パネル段数 |
|---|---|---|
| 600、800、900、1000、1200 | □31×31×1.6 | 1段 |
| 1500、1800 | □40×40×1.6 | |
| 2000 | □50×30×1.6 | |
| 2200、2500 | □50×50×1.6 | 2段 |
| 3000 | □50×50×2.3 |
Ｊ-1型曲げ忍び部にメッシュを取り付けたフェンス
| 高さ（㎜） | 支柱サイズ（㎜） | パネル段数 |
|---|---|---|
| 1800 | □40×40×1.6 | 3段 |
| 2000 | □50×30×1.6 | |
（忍び含）
門扉
仕様一覧表
| 型式 | 適用フェンス | 幅（ｍ） | 高さ（ｍｍ） | 錠タイプ | 塗装／メッキ |
|---|---|---|---|---|---|
| SE-J-GN型 | J型専用 | 片開：1m 両開：2m | 600-2000 (8種類) | 打ち掛け錠 | Jホワイト ライトグリーン Gブラウン グレー ブラック ステングレー |
| SE-J-G型 | J型専用 | 2200、2500、3000 | |||
| SE-J-1G型 | J-1型専用 | 1800、2000 | |||
| J-SG型 | J型用 | 1000-2000 (5種類) | シリンダー錠 |
ＳＥ-Ｊ-Ｇ型、ＳＥ-Ｊ-ＧＮ型Ｊ型に接続する標準的な門扉
| 型式 | 高さ（ｍｍ） | 門柱サイズ（mm） |
|---|---|---|
| SE-J-GN型 | 600、800、900 1000、1200、1500 1500、1800 | □50×50×2.3 |
| SE-J-G型 | 2200、2500、3000 | □75×75×2.3 |
ＳＥ-Ｊ-1Ｇ型Ｊ-1型に接続する曲げ忍び付きの門扉
| 高さ（㎜） | 門柱サイズ（㎜） |
|---|---|
| 1800、2000 | □75×75×2.3 |
Ｊ-ＳＧ型Ｊ型に接続するシリンダー錠門扉。美和ロック・ゴール製のシリンダー錠に対応
| 高さ（㎜） | 門柱サイズ（㎜） |
|---|---|
| 1000、1200 1500、1800 | □50×50×2.3 |
| 2000 | □50×50×3.2 |
オプション
後付ベースプレート
ＳＢ-1型
立体駐車場等、ベースタイプの用途にフレキシブルに対応。Ｊメッシュの複数の支柱サイズ・門扉に対応可能です。
対象商品と表面処理
| 高さ | H600、H800、H900、H1000、H1200、H1500、H1800、H2000 |
| カラー | 溶融亜鉛めっき仕様または溶融亜鉛めっきの上塗装仕様。 （塗装色：JホワイトまたはGブラウン） |
| 対象フェンス | Jメッシュ及びJメッシュ門扉の高さH600〜H2000 ※シリンダー錠門扉J-SG型は未対応です。 |
| 対象支柱 | ①（□31 X 31 支柱用）H600 H800 H900 H1000 H1200 ②（□40 X 40 支柱用）H1200 H1500 H1800 ③（□50 X 30 柱用）H2000 ④（□50 X 50 門柱用）H600〜H2000 ※①②③④において支柱とベ一ス部品の取付ボルトは異なります。 |
| ベース部品 | t=6.0 |
