特長
補強リングが不要により作業性向上
ライナープレート立坑では、必要に応じて補強リングを併用するのが一般的です。
Jスマートウォールは、補強リングが不要なため、材料吊り込み、接合など補強リングにかかわる作業不要となり、作業性が大幅に向上します。

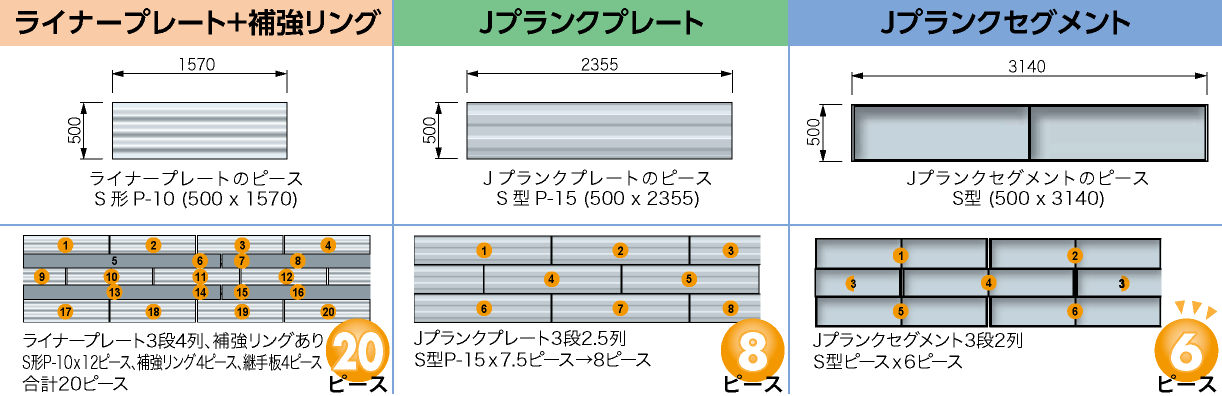

組立ピース数の削減
Jスマートウォールは、Jプランクプレート、Jプランクセグメントともにライナープレートに比べ、より大きなピースを用意しております。
これにより、同じ立坑を構築する際に、ピース数を大幅に削減することが可能です。
専用治具による効率的な組立て
Ｊスマートウォールは、ライナープレートと比べより大きなピースを使用するため、クレーンと専用治具を用いて所定位置へ設置します。
専用治具は設置済みのＪスマートウォールに吊り込み中のピースを効率的に位置合わせし、固定可能なため作業性が向上します。
安全性の向上
ボルト締結作業は全て内側から可能です。
構造・仕様

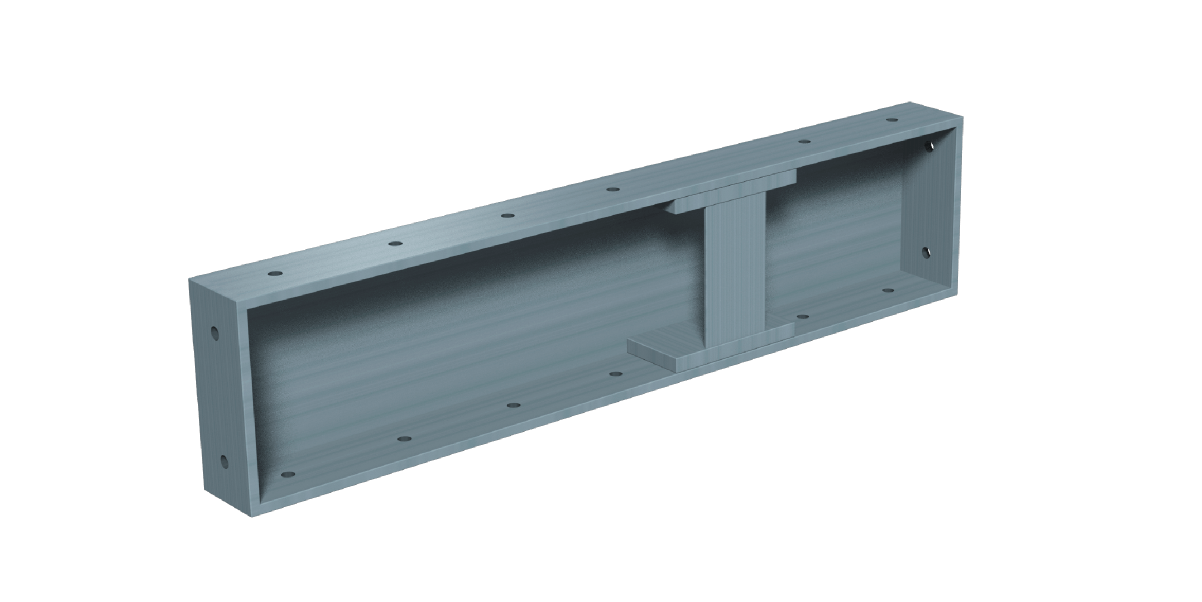

Jプランクプレート
Jプランクプレートは、剛性が高い波付鋼板の四辺に組立用のフランジを設けた構造で、
補強リングを併用せずに矩形立坑を設けることができます。

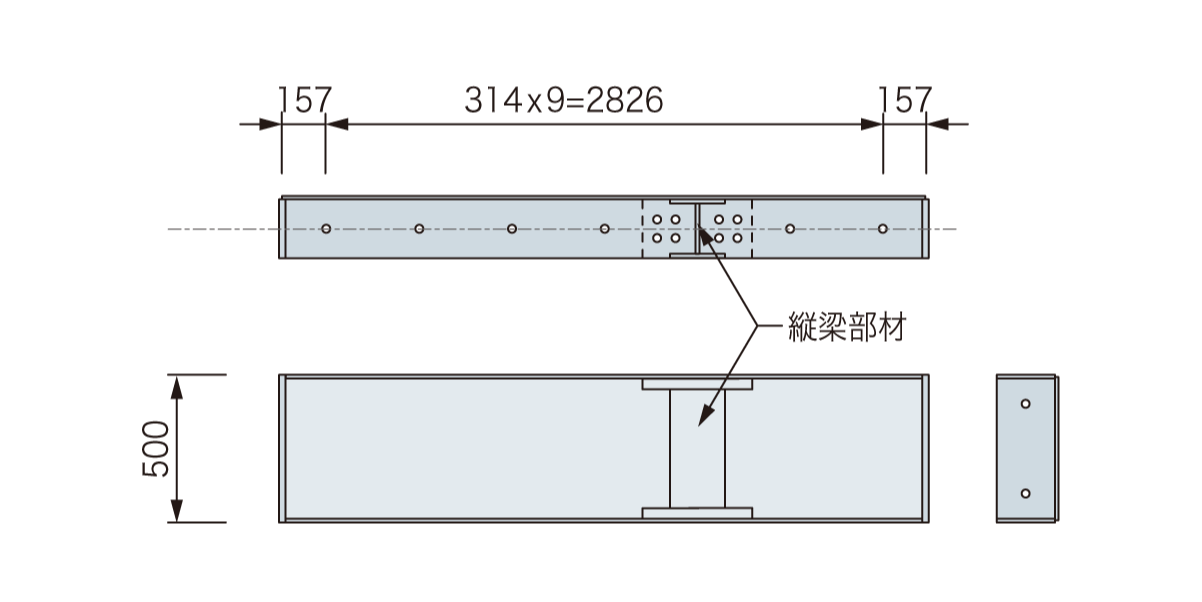

製品形状

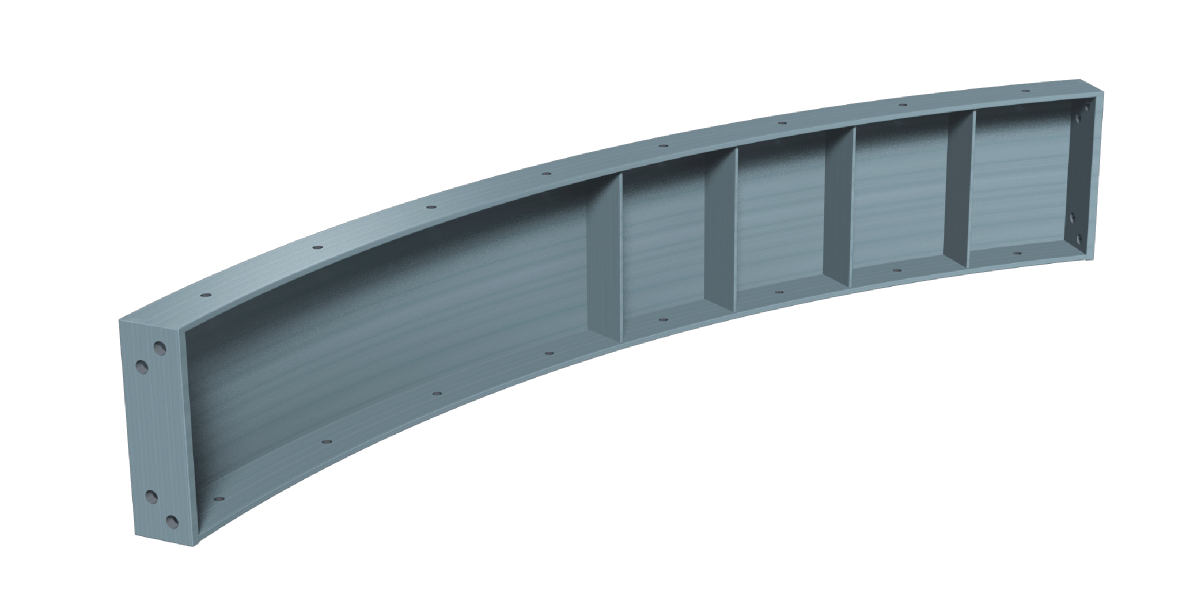

Jプランクセグメント
Jプランクセグメントはセグメント技術を応用した土留め材です。Jプランクプレートよりさらに大きな断面性能を有しています。
Jプランクセグメントは円形・矩形に対応しており、ライナープレートとの組み合わせも可能です。
製品形状

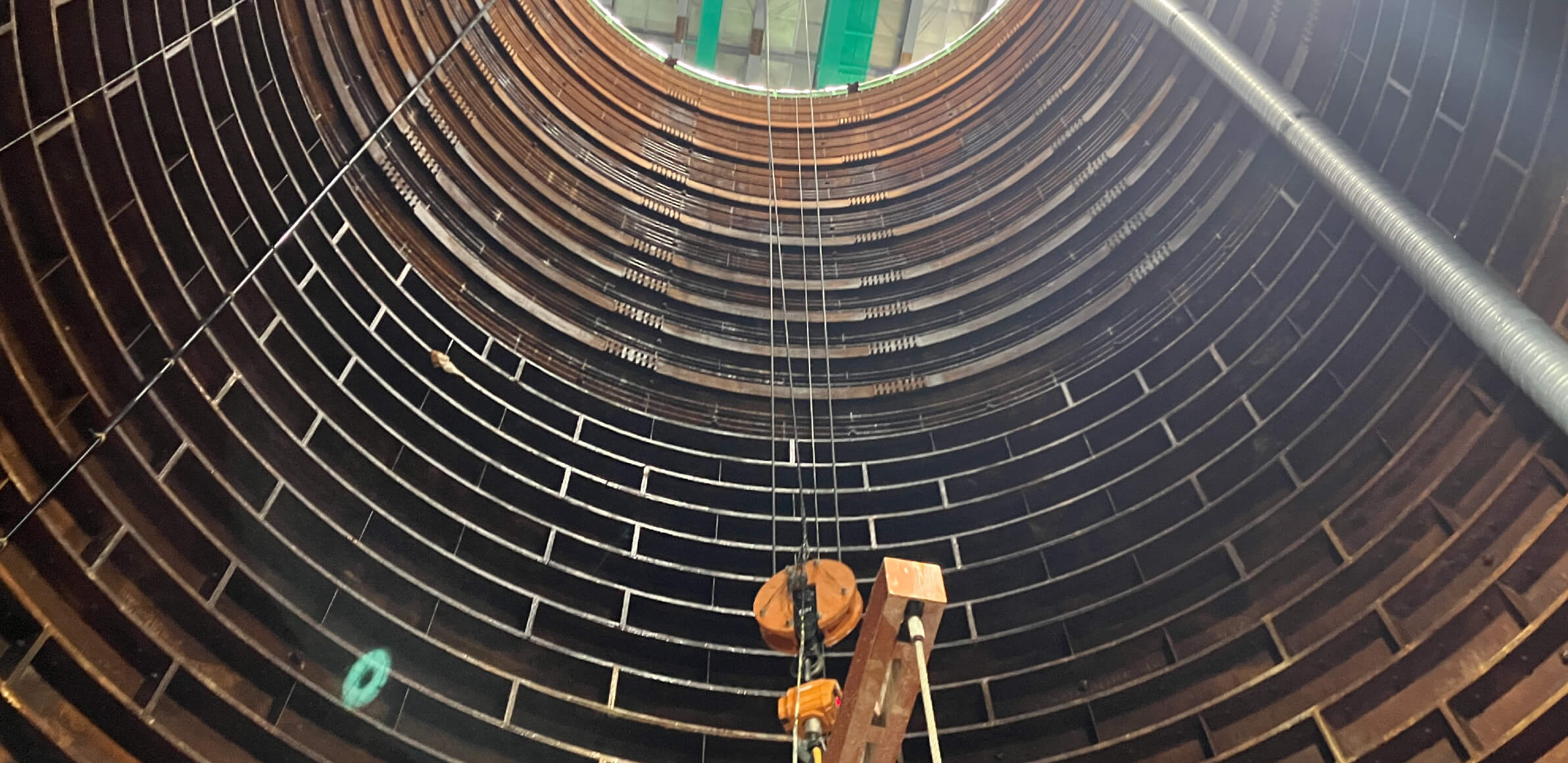

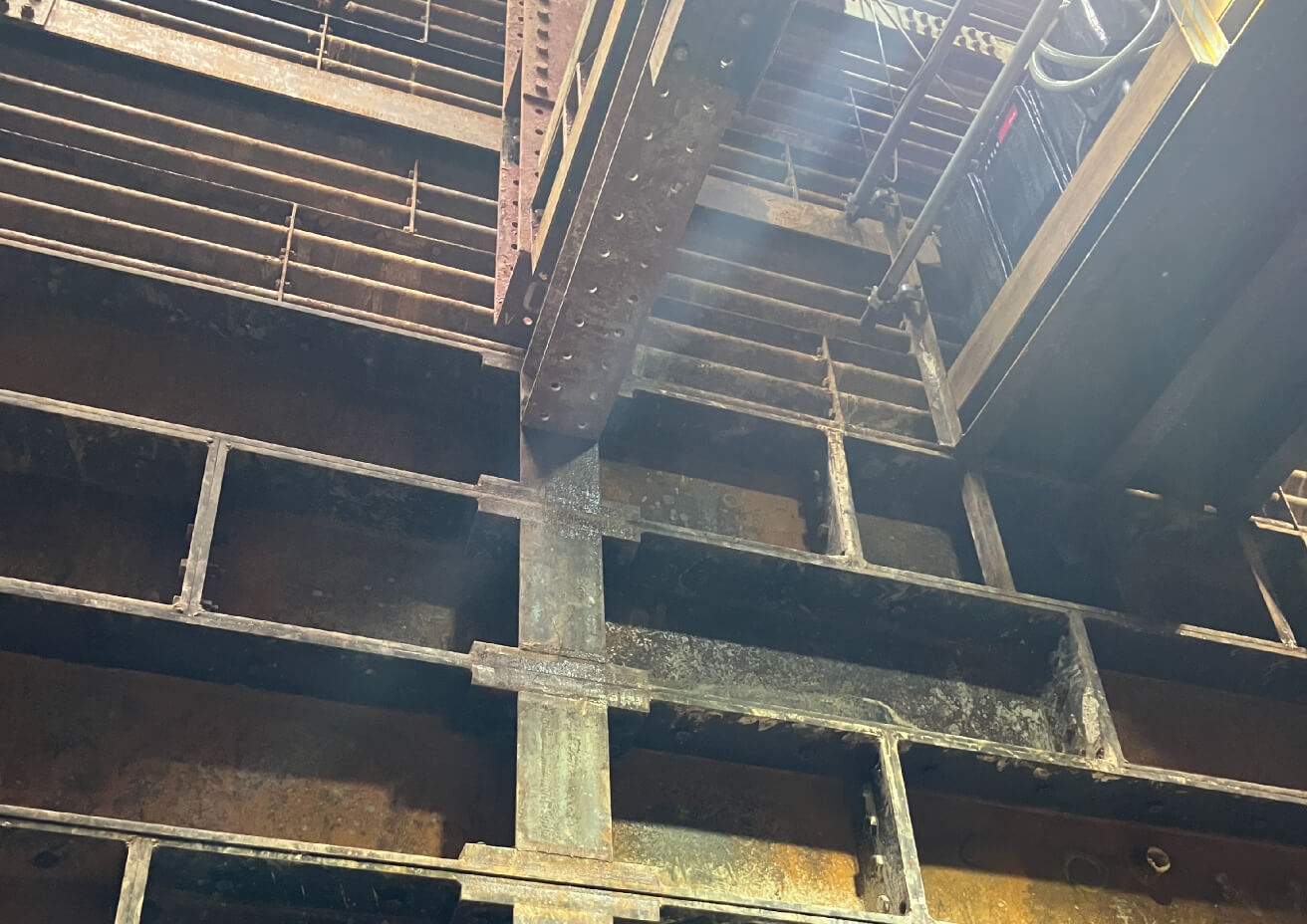

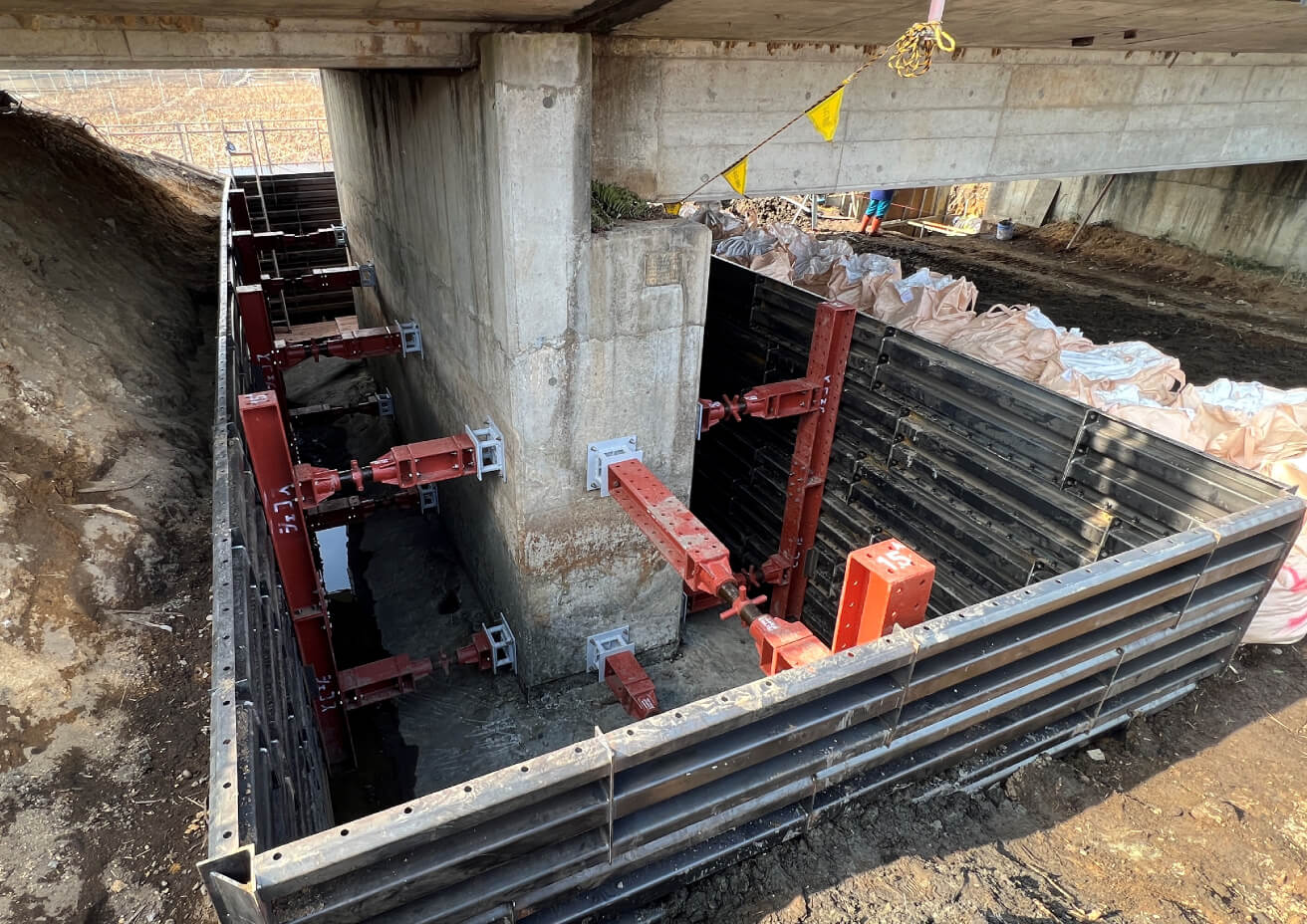

円形立坑、矩形立坑での利用例
