プランクシートは、合理的な断面により大きな断面剛性を有している土木構造材および建築構造材です。
- 特長
- 構造・仕様
- 施工例
- ダウンロード
- このページを印刷する

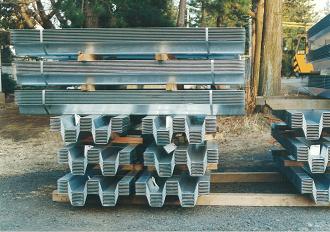

基本形状 ロール成形品であり、形状寸法の精度が優れています。 |
高い断面性能 高い断面性能を有した形状のため、小ばりや母屋材などを大幅に省略できます。 |
|
幅広い用途 建築物の床材、壁材、屋根材をはじめ、土木構造物として橋梁床版や土留工まで幅広い用途に適用が可能です。 |
加工技術 各種（切断、孔明け、接合）の加工が可能です。また、通常困難とされている曲げ加工も加工可能です。 |
 |
 |
|---|
プランクシートの形状は下図に示すとおりです。板厚は2.3mm～6.0mmまであり、仮設構造物から永久構造物まで幅広い用途に用いられています。
使用鋼板
軽量鋼矢板に使用する鋼板の材質はJIS G 3101(一般構造用圧延鋼材)に規定されているSS400を使用します。
| 種類 | 化学成分(%) | 機械的性質 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 引張試験 | 曲げ試験 （曲げ角度180°） |
||||||||
| P | S | 降伏点 | 引張強さ | 板厚 （mm） |
試験片 | 伸び％ | 試験片 | 曲げ半径 （t：板厚） |
|
| (N/mm2) | (N/mm2) | ||||||||
| SS400 | 0.05以下 | 0.05以下 | 245以上 | 400～510 | 5.0以下 | JIS5号 | 21以上 | JIS1号 | 1.5t |
| 5.0こえ | JIS1A号 | 17以上 | |||||||
断面性能
プランクシート断面性能表
| 種別 呼び名 |
板厚 t (mm) |
断面積 A (cm2) |
単位質量 W (kg/m) |
幅1mあたり | |||
|---|---|---|---|---|---|---|---|
| 断面積 A (cm2) |
単位質量 W (kg/m) |
断面2次ﾓｰﾒﾝﾄ I (cm4/m) |
断面係数 Z (cm3/m) |
||||
| APA23 | 2.3 | 19.15 | 15.0 | 38.3 | 30.0 | 539 | 108 |
| APA27 | 2.7 | 22.40 | 17.6 | 44.80 | 35.2 | 625 | 125 |
| APA32 | 3.2 | 26.43 | 20.7 | 52.86 | 41.4 | 730 | 146 |
| APA40 | 4.0 | 32.81 | 25.8 | 65.62 | 51.6 | 892 | 178 |
| APA45 | 4.5 | 36.75 | 28.8 | 73.5 | 57.6 | 989 | 198 |
| APA60 | 6.0 | 48.38 | 38.0 | 96.76 | 76.0 | 1263 | 253 |
プランクシートは、合理的な断面形状と大きな断面剛性を有しており、橋梁、ペデストリアンデッキ、土留擁壁などの土木構造物から建築物の床材、屋根材、壁材など、広範囲の用途に用いられています。
用途
 |
 |
|
|---|---|---|
| デッキ材① | デッキ材② |
 |
 |
|
|---|---|---|
| 防雪工（ﾌﾟﾗﾝｸｼｪﾙﾀｰ）① | 防雪工（ﾌﾟﾗﾝｸｼｪﾙﾀｰ）② |
 |
 |
|
|---|---|---|
| 土留工 | 建築材（屋根材） |
この商品のカタログをダウンロードする
|
 PDF(1.7MB) |
ZIP形式 |
|---|---|---|
|
PDF(1.8MB) |
ZIP形式 |
|
PDF(1.2MB) |
ZIP形式 |
|
PDF(0.6MB) |
ZIP形式 |
|
PDF(0.9MB) |
ZIP形式 |
|
PDF(1.5MB) |
ZIP形式 |
